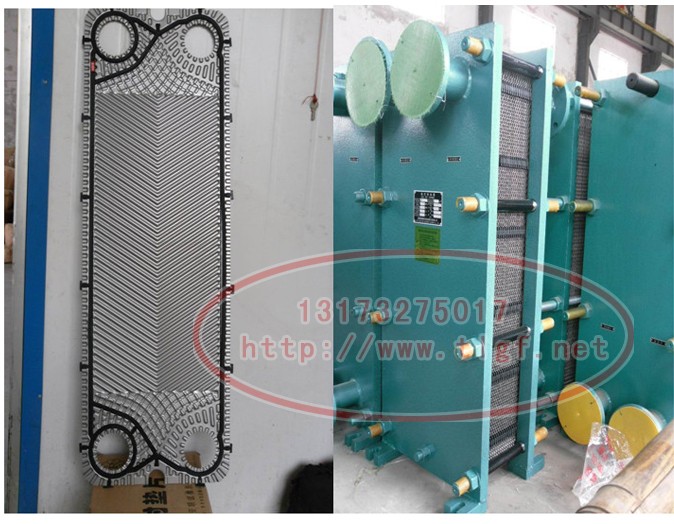

BR0.25主要参数
（Parameter）
|
板片外型尺寸
(outside size of plate)
|
999*348*0.7
|
法向波纹节距mm
(nornal ripple pitch)
|
13.13
|
|
有效换热面积m2
(effective heat exchanging area)
|
0.2503
|
流道宽度mm
(width of flow passage)
|
300
|
|
单片重量Kg
(weigh of one plate)
|
1.58
|
平均板间距mm
(average space between plates)
|
3.4
|
|
角孔尺寸mm
(diameter of angle hole)
|
φ80
|
平均流道截面积m2
(average crossed-sectional area)
|
0.00102
|
|
法兰通径mm
(whole length of flange)
|
DN80
|
平均当量直径mm
(average equivalent diameter)
|
6.8
|
|
最大处理量m3/h
(maximum disposal volume)
|
100
|
波纹高度mm
(height of ripple)
|
3.4
|
|
设计工作压力Mpa
(working pressure)
|
1.0
|
工作温度℃
(working temperature)
|
≤150
|
|
波纹形式
(form of ripple)
|
等腰三角形
(isosceles triangle)
|
板片材质
(material of plate)
|
304 316及各种特殊材料
|

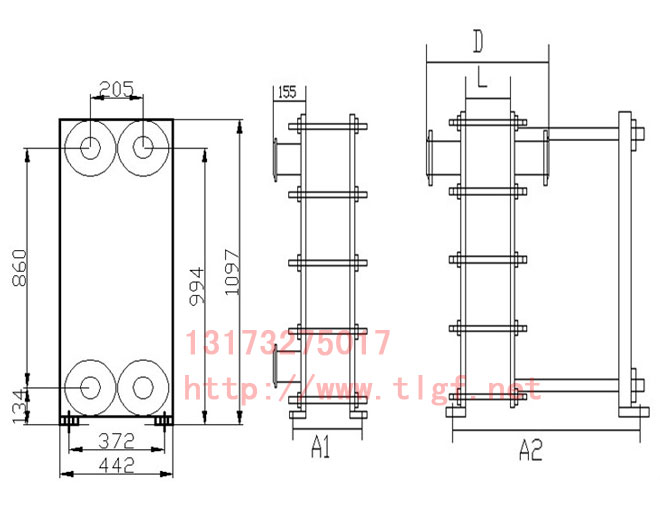

BR0.25安装尺寸简图(单位:mm)
(Installing Size)
换热器外型尺寸以及接口管长度,形状和接口法兰规格都可按客户要求特别制作
|
换热面积
|
m2
|
8
|
10
|
12
|
15
|
18
|
20
|
22
|
25
|
28
|
30
|
|
板片数
|
|
33
|
41
|
49
|
61
|
73
|
81
|
89
|
101
|
113
|
121
|
|
L
|
mm
|
138
|
171
|
204
|
253
|
303
|
336
|
368
|
418
|
467
|
500
|
|
D
|
mm
|
452
|
485
|
518
|
567
|
617
|
650
|
682
|
732
|
781
|
814
|
|
A1
|
mm
|
268
|
301
|
334
|
383
|
433
|
466
|
498
|
548
|
597
|
630
|
|
A2
|
mm
|
641
|
707
|
806
|
885
|
995
|
1115
|
|
质量
|
kg
|
310
|
328
|
345
|
370
|
395
|
412
|
429
|
454
|
479
|
496
|
