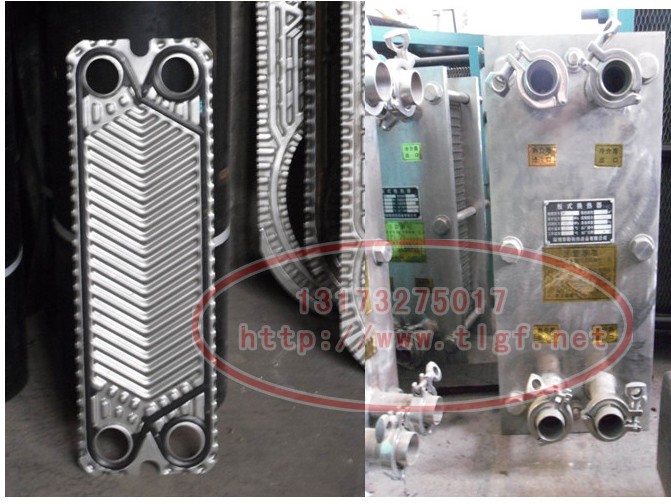

BR0.05主要参数
（Parameter）
|
板片外型尺寸
(outside size of plate)
|
495*164*0.7
|
法向波纹节距mm
(nornal ripple pitch)
|
15
|
|
有效换热面积m2
(effective heat exchanging area)
|
0.051
|
流道宽度mm
(width of flow passage)
|
130
|
|
单片重量Kg
(weigh of one plate)
|
0.5
|
平均板间距mm
(average space between plates)
|
3.8
|
|
角孔尺寸mm
(diameter of angle hole)
|
φ40
|
平均流道截面积m2
(average crossed-sectional area)
|
0.000494
|
|
法兰通径mm
(whole length of flange)
|
DN25
|
平均当量直径mm
(average equivalent diameter)
|
6.0
|
|
最大处理量m3/h
(maximum disposal volume)
|
10
|
波纹高度mm
(height of ripple)
|
3.0
|
|
设计工作压力Mpa
(working pressure)
|
1.0
|
工作温度℃
(working temperature)
|
≤150
|
|
波纹形式
(form of ripple)
|
等腰三角形
(isosceles triangle)
|
板片材质
(material of plate)
|
304 316及各种特殊材料
|

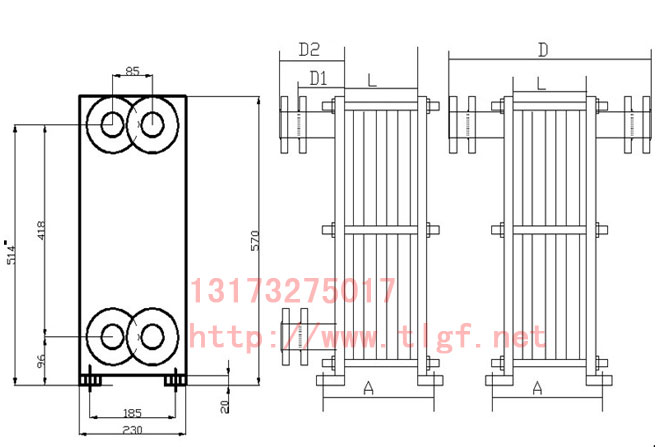

BR0.05安装尺寸简图(单位:mm)
(Installing Size)
法兰接口的尺寸(D1 D2)说明
1 当法兰都在固定板一侧(如中图)时
(用DN25法兰) D1为100mm D2为150mm
(用DN32法兰) D2为100mm D2为160mm
2 当法兰分布在两侧(如右图)时,固定板一侧(左侧)尺寸不变,活动板一侧(右侧)法兰接口尺寸随换热面积增大而增长详细数据可参考下表。.若仍有疑问欢迎来点咨询!
换热器外型尺寸以及接口管长度,形状和接口法兰规格都可按客户要求特别制作
|
面积
|
m2
|
0.5
|
0.75
|
1
|
1.5
|
2
|
2.5
|
3
|
3.5
|
4
|
4.5
|
5
|
|
板片数
|
|
11
|
16
|
21
|
31
|
41
|
51
|
61
|
71
|
81
|
91
|
101
|
|
L
|
mm
|
42
|
59
|
77
|
113
|
149
|
185
|
221
|
257
|
293
|
329
|
365
|
|
D
(mm)
|
DN25 2
DN32
|
342
|
359
|
377
|
413
|
449
|
535
|
571
|
607
|
643
|
729
|
765
|
|
374
|
391
|
409
|
445
|
481
|
577
|
613
|
649
|
685
|
781
|
817
|
|
A
|
mm
|
142
|
159
|
177
|
213
|
249
|
285
|
321
|
357
|
393
|
429
|
465
|
|
质量
|
kg
|
46
|
48
|
51
|
56
|
61
|
66
|
71
|
76
|
81
|
86
|
91
|
（以上为法兰接口,其它接口类型尺寸用户需要可随时提供）
